Motor

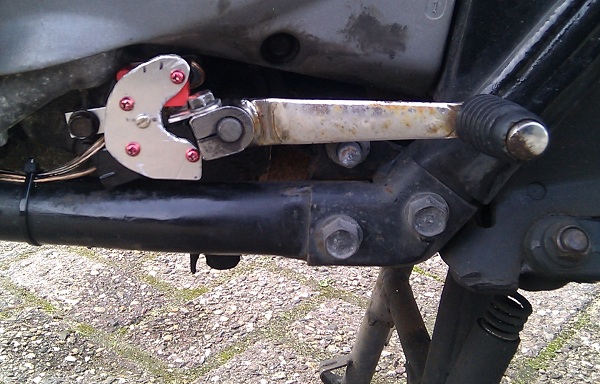

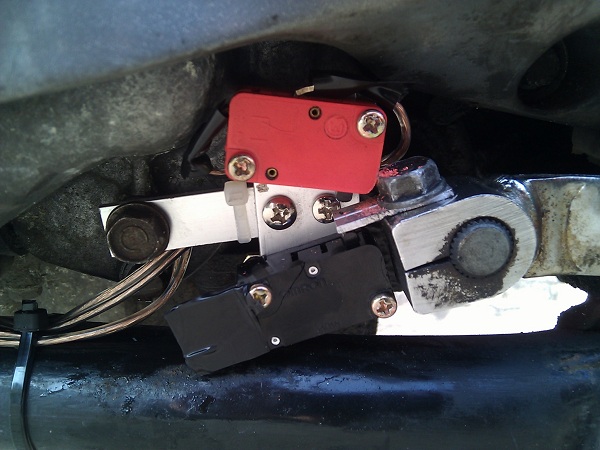

Net voor het afstuderen had ik het idee om de stand van de versnelling te tonen op mijn motor. In een auto kun je eenvoudig naar de 2e versnelling schakelen door de pook in de linker onderhoek te gooien. Bij de motor moet je een tik naar beneden geven om terug te schakelen. Wanneer je dus niet weet in welke versnelling je zit en je moet naar de 2e versnelling schakelen dan weet je dus niet hoe vaak je een tik naar beneden moet geven met je voet. Echter wanneer je een tik teveel geeft dan kan dit een klap geven in de versnellingsbak omdat de motor nog te hard rijd om in de 1e versnelling te zetten. Daarom wilde ik dus mijn versnellingen tonen.

Hiervoor heb ik een msp430 aangeschaft. Dit is een microcontroller van Texas Instruments. Ook heb ik een 4 cijferig 8segment display aangeschaft. Omdat ik ook de tijd wilde kunnen tonen op het display werd de software erg complex terwijl mijn ervaring met C++ (de programmeertaal van de chip) niet erg groot is.

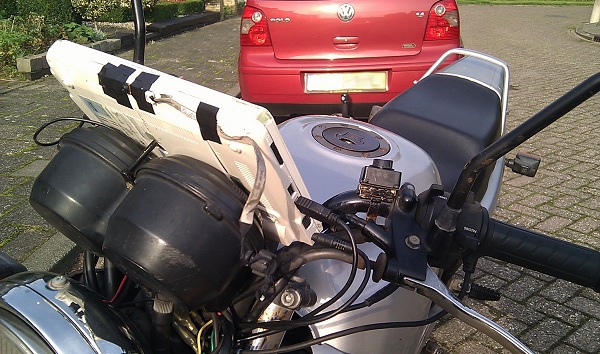

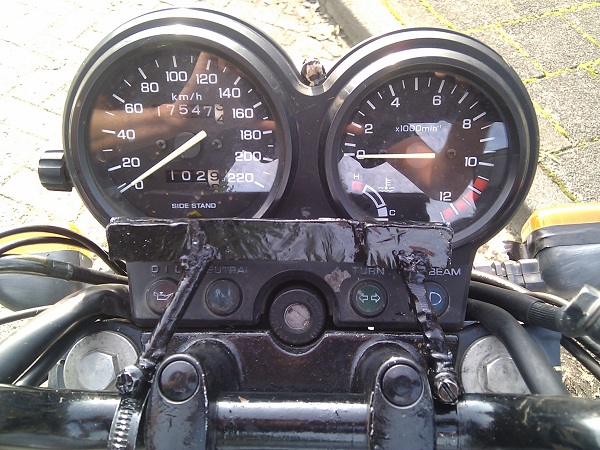

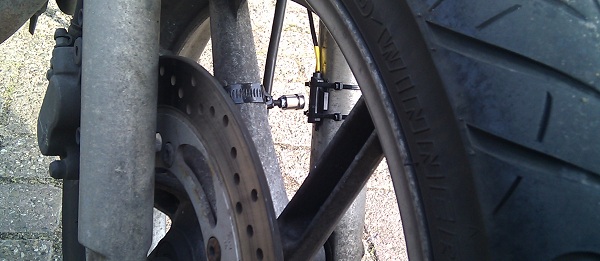

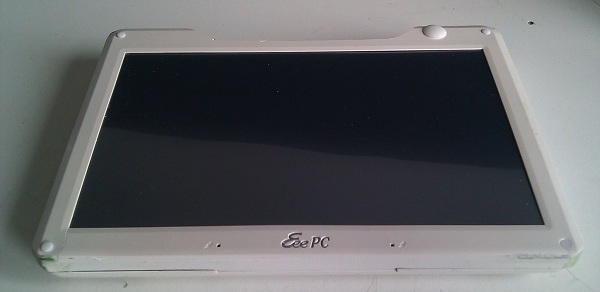

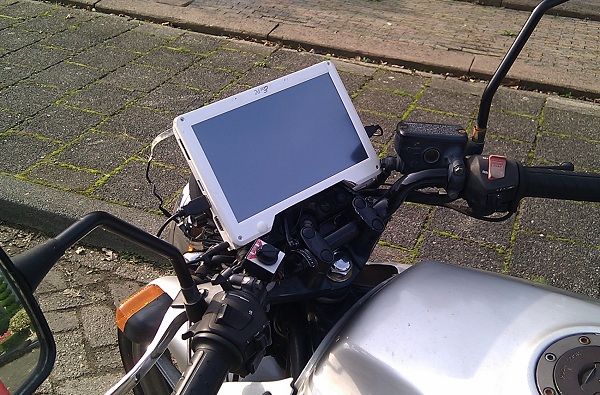

Na het afstuderen heb ik even de tijd genomen om dit (samen met nog wat andere projecten) te voltooien. Ik heb er echter voor gekozen om mijn netbook om te bouwen tot tablet en deze op mijn motor te monteren. Het nadeel is dat deze niet op mijn motor gemonteerd kon blijven (diefstal gevoelig). Het voordeel is echter dat ik navigatie software op de tablet heb staan. De enige opdracht was dus om de snelheid (want de kilometerteller is niet meer zichtbaar door de tablet pc) en versnelling te tonen op de tablet.

Dit project begon heel erg te lijken op het hometrainer project. Omdat het velleman bord die ik voor de hometrainer gebruikt heb relatief met de msp430 best prijzig is heb ik ervoor gekozen om de msp430 te gebruiken in combinatie met de launchpad (debuggers board die bij de chip hoort). Het velleman bord kon direct uitgelezen worden met java, voor dataverkeer tussen de msp430 en de pc moest er software geschreven worden voor de msp430. Vervolgens heb ik met java (geschreven in java, omdat ik hier veel ervaring mee heb en een eenvoudige manier kent voor het bouwen van een gui) een applicatie gebouwd die alles toont op het scherm.
